استاندارد کاشت میلگرد در بتن

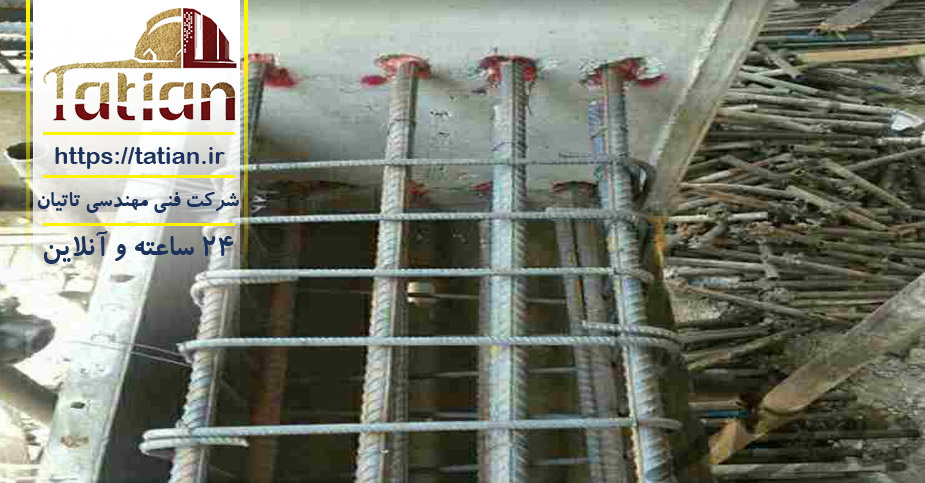

استاندارد کاشت میلگرد در بتن : استفاده از کاشت میلگرد در ساختمان ‌ها برای تقویت یا گسترش سازه کاربردهای زیادی در انواع پروژه ‌ها دارد که هر چند معایبی هم دارد، اما مزایای آن بیشتر است و کاملاً دارای توجیه اقتصادی می ‌باشد. به همین دلیل امروزه پیمانکار ساختمان در موارد زیادی از روش کاشت آرماتور استفاده می ‌کنند. یکی از تحولات  تاثیر گذار در اجرای سازه های بتن یا مکان کاشت بولت و کاشت آرماتور در بتن می باشد. نیاز به کاشت در بتن به دلایل مختلفی به موجود می آید. کاشت میلگرد در بتن برای مقاوم سازی و تقویت ساختمان و سازه‌های بتنی بسیار لازم و ضروری است. با استفاده از روش‌های مختلف کاشت میلگرد، می‌توان اجزا و سازه‌های فولادی را به سازه‌های بتنی متصل کرد. اتصال برقرار شده بین این دو المان باید بتواند نیروهای وارد شونده به هردوی آن‌ها را تحمل کند.

در کل، روش کاشت میلگرد در بتن ، بسیار اقتصادی و کاربردی است و به دلیل این که امکان اصلاح نواقص و ایجاد تغییرات در نقشه‌های اجرایی و طرح‌های مقاوم سازی سازه‌ها را فراهم می‌کند، بسیار مورد توجه قرار گرفته است. در این میان نباید فراموش کرد که دانش کافی برای کاشت میلگرد در بتن، امری بسیار مهم است و اگر درست انجام نشود، می‌تواند نتیجه دلخواه را به همراه نداشته باشد. همچنین باید توجه داشته باشید که در اجرای این سیستم، باید مقاومت کششی کل، بیشتر از مقاومت کششی میلگرد باشد.

آیین نامه و استاندارد  کاشت میلگرد ها و آرماتور در بتن

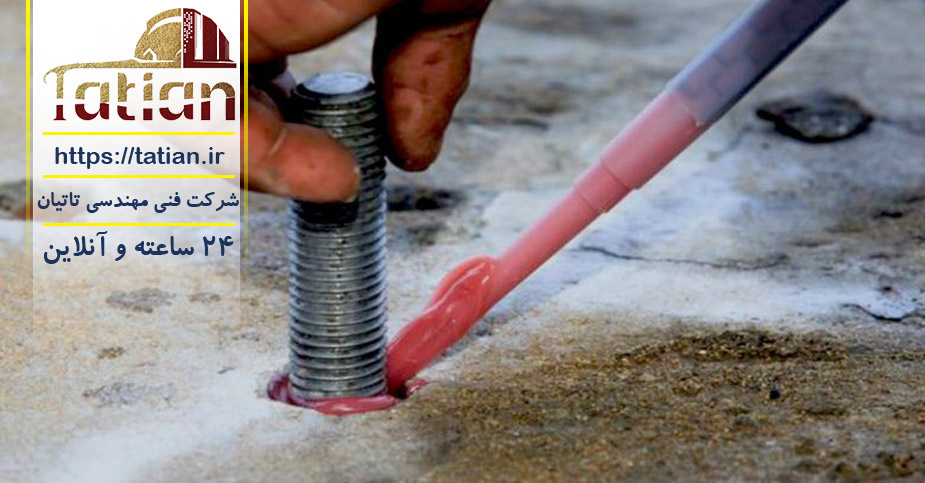

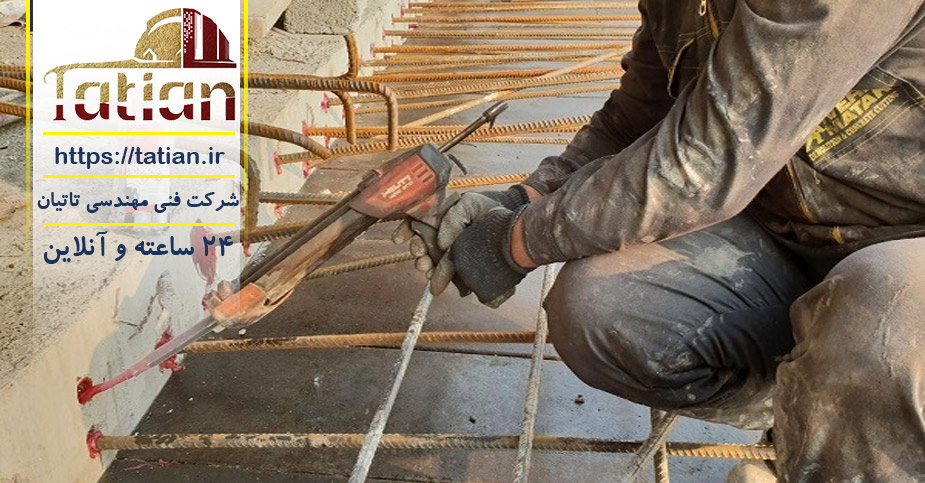

استاندارد کاشت میلگرد در بتن که به واسطه ی یک چسب مخصوص یا اپوکسی انجام خواهد شد و در این روش ابتدا محل مورد نظر توسط دریلهای مخصوص سوراخکاری در بتن به قطر استاندارد  از قطر میلگرد مورد نظر سوراخ شده ،توسط دستگاه باد ، گرد وغبار داخل آن تخلیه شده و توسط چسب که از دو متریال و در دو محفظه جدا می باشدو توسط این دستگاه مخصوص که دارای سرخرطومی شکل است از پایین سوراخ به سمت بالا پر می شود،سپس میلگرد درون سوراخ قرار داده می شود.

فرمول محاسبه کاشت میلگرد

Ldc = a1 * a2 * Ldcb. Ldc : کمترین طول کاشت آرماتور فشاری است . a1 : مقدار میلگرد مورد نیاز و لازم براساس طرح تعیین شده ی سازه نسبت به مقدار کاشته شده است را نشان میدهد. a2: دراین روش معمولا برابر با 1 در نظر گرفته می شود .

کاشت شیمیایی میلگرد و مکانیکی بولت در بتن

کاشت شیمیایی میلگرد و مکانیکی بولت در بتن که به آن کاشت مکانیکی نیز گفته می شود .در این روش همانند روش بالا محل مورد نظر توسط دریل های مخصوص سوراخ میشود با این تفاوت که قطر سوراخ متناظر با قطر رول بولت میباشد به طوری که رول بولت با چکش در سوراخ جا گذاشته میشود و سپس توسط آچار نسبت به گرداندن مهره رول بولت اقدام می شود که در این حالت مکانیسم رول بولت فعال شده و با بتن درگیر میشود . باید توجه داشت چرخش مهره می بایست به صورت کنترل شده و تحت فشار مشخص انجام پذیرد

میلگردها از نظر شکل به دو دسته بدون آج و آج دار تقسیم می شوند. نوع و ترکیبات شیمیایی استفاده شده در میلگردها تعیین کننده میزان مقاومت آنها است. می توان آنها را از نظر مقاومت در مقابل نیروهای کششی طبقه بندی کرد. به مقاومت آنها در مقابل نیروهای کششی وارد شده مقاومت مشخصه فولاد گفته می شود.

قطر میلگرد مورد استفاده در هر کشور متفاوت و به طور معمول از 6 تا 60 میلی متر است. قیمت میلگرد به اندازه آن وابسته است. رایج ترین میلگردها در اندازه 6 تا 32 میلی متر هستند. درخواست کننده قطر بیشتر می تواند آن را برای تولید سفارش دهد. میلگردها به طور معمول به صورت شاخه ای عرضه می شوند، ولی میلگردهای با قطر کم به شکل کلاف نیز وجود دارند. مشخصات فنی میلگردها و استاندارد کاشت میلگرد مورد استفاده به صورت جدول قابل ارائه هستند.

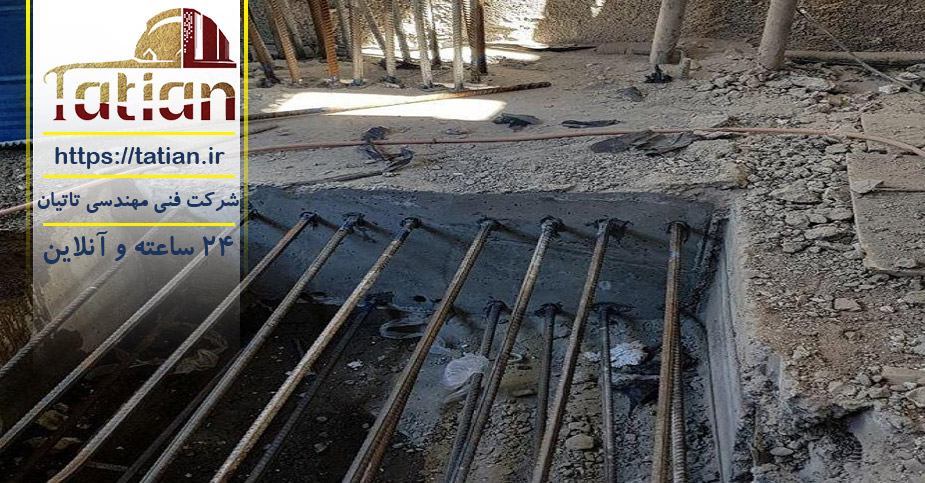

نحوه مهار میلگرد در بتن نیز اهمیت دارد و در مواقعی که تعداد میلگردهای گروهی زیاد باشد، طول مهار گروه در مقدار کشش و فشار بر طبق اندازه مهار یک عدد محاسبه و در ضریب فزاینده ای ضرب می شود. محاسبات لازم برای استاندارد کاشت میلگرد در این مورد مطابق با آیین نامه ACI318 انجام می شود.

بر طبق مبحث 9 ساختمان مقدار مقاومت سازه در مقابل زلزله باید بیش از 20 پاسکال لحاظ شود. مقاومت تسلیم هم بهتر است از 400 مگا پاسکال بیشتر نباشد. برای این که بتوان نوع مناسب را برای افزایش سطح مقاومت سازه انتخاب کرد، می توان از جدول رده بندی مکانیکی میلگرد استفاده کرد.

فاصله آزاد میان میلگردها، ضخامت پوشش روی، طول میلگرد، کمترین طول خم، مقدار هم پوشانی و ویژگی های هندسی در تعیین نوع میلگرد مورد استفاده و استاندارد کاشت میلگرد مؤثر خواهند بود

روش محاسبه کاشت میلگرد و بولت

نحوه محاسبه کاشت میلگرد علمی است و به وسیله نرم‌افزارهای تخصصی و حرفه‌ای قابل‌دستیابی است. جهت اجرایی کردن کاشت میلگرد این محاسبات باید با کمترین خطای ممکن انجام شوند. با توجه به نظرات کارشناسی‌شده سوراخ‌هایی در عمق‌های مشخصی ایجاد می‌شود و میلگردها را به‌وسیله چسب‌ کاشت میلگرد مورد نیاز درون حفره قرار می‌دهند.

استفاده از چسب مناسب برای کاشت میلگرد

یکی از موارد که برای استاندارد کاشت میلگرد باید رعایت شود استفاده از چسب مناسب برای این کار است. چسب کاشت میلگرد را از موادی بر پایه رزین اپوکسی، پلی استر و وینیل استر تهیه می کنند. به علاوه افزودنی های بتن نیز دارد که عبارتند از مواد نرم کننده برای بالا بردن انعطاف پذیری چسب، پایین آمدن دمای تبدیل شیشه و پرکننده ها که انقباض چسب را در زمان گیرش و سخت شدن پایین می آورند و ویژگی های آن را تقویت می کنند.

از مهم ترین مشخصات چسب کاشت میلگرد که در استاندارد کاشت میلگرد مؤثر است، می توان به  ویسکوزینه مناسب در زمان اختلاط و نصب آن، زمان مناسب مصرف، زمان مناسب برای ژله ای شدن، مدت نگهداری، دانسیته و اشباع شدگی مناسب اشاره کرد. مقاومت چسب کاشت برای تحمل بارهای استاتیکی، شبه دینامیکی و دینامیکی اهمیت دارد. عملکرد چسب ها در محیط های خورنده و اسیدی نیز از اهمیت برخوردار است.

انواع چسب کاشت میلگرد

این نوع چسب دارای تنوع است. هر کدام از چسب ها ویژگی های خود را دارند. قبل از انتخاب باید با در نظر داشتن استاندارد کاشت میلگرد با انجام بررسی ها بهترین چسب را انتخاب کرد. چسب ها از لحاظ ترکیبات شیمیایی، کاربرد و ویژگی های مکانیکی متفاوت هستند.

انواع چسب کاشت میلگرد عبارتند از:

چسب کپسولی

چسب کارتریجی

چسب حجمی

چسب کپسولی از خانواده رزین های پلی استر و اپوکسی وینیل استر است. از آنها برای میلگردهای مخصوص سر مهره دار استفاده می شود. در این شیوه، چسب داخل کپسول های شفاف و شیشه ای است که در اندازه های مختلف وجود دارند. این چسب ها بعد از شکستن جداره شیشه ای قابل استفاده هستند. این نوع چسب کاشت میلگرد در محیط های خورنده و اسیدی نیز بسیار مقاوم است.

چسب کارتریجی برای کاشت در انواع سطوح بتنی، سنگی و چوبی به کار می رود. این چسب نیز بر پایه رزین اپوکسی، پلی استر یا وینیل استر و پلی آمین است. به علت سهولت اجرایی آن، خطای کم و کیفیت بالا، این نوع چسب را به استاندارد کاشت میلگرد نزدیک تر می دانند.

چسب حجمی از سه جزء اپوکسی بیسفنول A، هاردنر بتن و پلی آمید تشکیل می شود. این چسب چسبندگی زیادی در سطوح بتنی به وجود می آورد و مقاومت کششی و خمشی را افزایش می دهد.

مراحل آماده سازی چسب کاشت میلگرد

1- در مرحله اول باید ابعاد سوراخ برای قرار گرفتن میلگرد محاسبه شود.

2- سوراخ مناسب باید با استفاده از ابزارهای مناسب ایجاد شود.

3- گرد و خاک ایجاد شده باید با استفاده از دستگاه مکنده یا برس مویی پاک شود.

4- چربی ها و مواد روغنی باید از محل زدوده و همچنین دانه های سست یا سطوح بدون استحکام باید برداشته شوند.

5- در زمان تزریق چسب سطح درونی باید به طور کامل خشک باشد و وجود رطوبت مانع از چسبندگی خواهد شد.

استاندارد چسب کاشت میلگرد

یکی از بهترین چسب های کاشت میلگرد در بتن چسب های v.m.k آلمان میباشد که در صورت اجرای صحیح و بی عیب این نوع چسب کاشت بولت و میلگرد در بتن میتواند جایگزین مناسبی بجای چسبهای RE500-V3 باشد. همچنین در کاشت شیمیایی بتن مسلح میبایست به مردونی کردن سوراخکاری انجام شده دقت نمود .

معایب کاشت میلگرد

احتمال خوردگی و پوسیدگی ورق‌های فلزی عدم انعطاف پذیری میلگردها تغییر در نیروهای طبیعی سازه افزایش وزن سازه

نتیجه :

از جمله نکات حائز اهمیت در عملیات کاشت میلگرد در بتن تمیز کاری مناسب سوراخ و هواگیری در دریچه ماردونی  سوراخ ها و تخلیه سه مرحله ای  می باشد.عملیات اجرای کاشت میلگرد از طریق آزمایش کشش میلگرد کاشت شده قابلیت کنترل کیفی را دارد. نتیجه مثبت در این آزمایش بریدگی آرماتور می باشد. لازم به ذکر است خارج شدن میلگرد در تست عملیات کاشت میلگرد در بتن گزینه های دیگر ممکن می باشند و در صورت بروز این دو نتیجه این امر نشان از مشکلات اجرایی  و یا محاسباتی در عملیات کاشت میلگرد در بتن دارد
